Arduino rasa pascal

             ARDUINO RASA PASCAL




               Arduino adalah minimum sistem yang sudah sangat terkenal, di indonesia juga banyak peminatnya disamping kemudahan yang ditawarkan disisi programnya, misal opensource jadi terbuka dan bebas baik disisi programnya atau hardwarenya, Mantap bukan...

              Tapi dalam bahasan sekarang ini saya hanya tertarik pada minimum sistemnya yang murah dipasaran karena clone arduino banyak beredar dan secara kualitas tidak beda jauh dari aslinya tapi dari segi harga y lumayan lah...

Ok supaya g panjang - panjang pembahasannya gini aja, kita akan bahas ARDUINO UNO  yang paling standart, jadi saya mau koneksikan dengan tools di compiler mikropascal for avr jadi pertanyaannya adalah bagaimana caranya ?

itu adalah data dari arduino uno nya jadi apa yang kita lakukan ???   , sebelum kita isi program bootloader kita harus melakukan perubahan sedikit dan tidak berbahaya kok karena hanya memutus reset otomatis arduinonya dan jika bosen dan mau pakai arduino lagi ya tinggal di sambung lagi

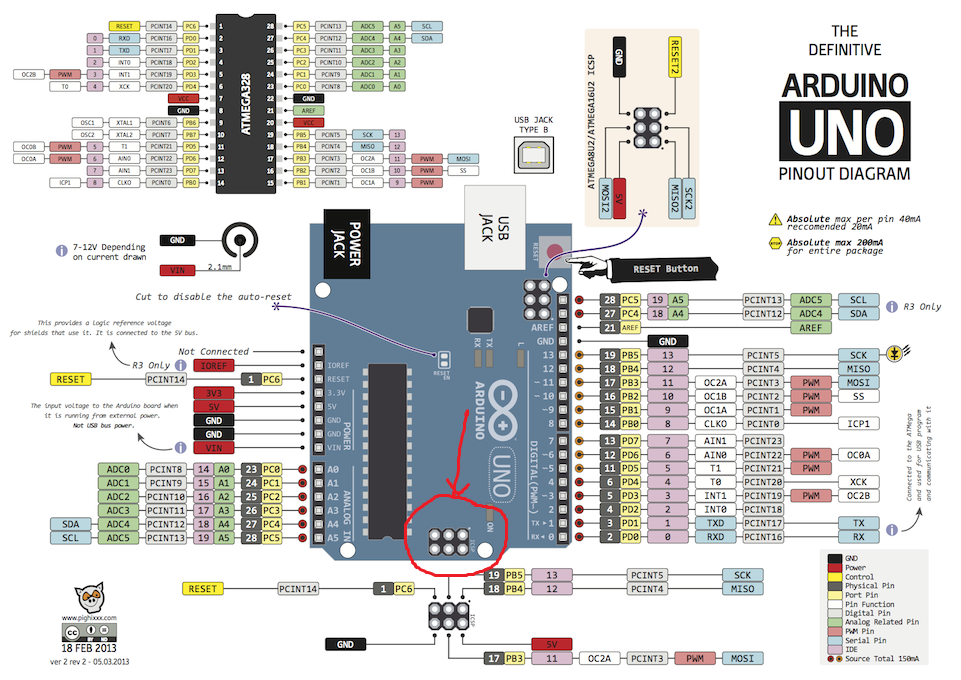

secara schema terletak di bagian ini :

kalau di boardnya posisinya di sini :

jadi kalau dilihat ada jalur yang menghubungkan titik itu , di putus disana baru kita mulai masuk ke program bootloader

untuk awal tetap kita memerlukan downloader biasa nya sih pakai yang usbasp pasangkan di posisi ini :

jika sudah maka arduino siap di program , pertama setting fuse bit saya pakai fuse bit ini :

hati - hati jika salah maka mikro anda bisa tidak bisa di pakai lagi dan harus pakai fusedoctor untuk menormalkan kesalahan setting fuse bit , sekali lagi hati - hati y

jika sudah lakukan hal ini maka kita hanya perlu melakukan 1 kali saja dan sekarang tinggal di isikan dengan file bootloader ini : yang bisa di download di sini

setelah proses ini maka arduino kita sudah bisa komunikasi dengan software bootloader mikropascal tanpa perlu usbasp lagi dan ini akan mempermudah pekerjaan karena tidak 2 kali kerja dan berulang - ulang.

mudah - mudahan bisa membantu teman - teman agar mempermudah proses belajar, sebenarnya asal keluaran mikroe compilernya bisa dipakai juga kok, bukan cuma pascalnya aja  oh y hampir lupa nanti pakai baudratenya  19200 saolnya kalau bukan g bisa konek nanti ,

selamat mencoba dan salam inovasi
