Manfaatkan kembali modul MIB-10C yang sudah Absolut
assalamualaikum wr wb,
kali ini saya akan membahas bagaimana kita bisa memanfaatkan lagi modul MIB-10C yang sudah rusak dan tidak di produksi lagi. dari pada cuma menjadi sampah saja saya mencoba membuat alat bantu "current injector analog 4-20mA"
saya telah membahas rangkaiannya pada artikle sebelumnya di sini , jadi dengan rangkaian itu kita bisa mempunyai rangkaian 4-20 mA plus zero dan span silahkan di baca.
gambar ini juga telah saya bahaas pada artikle disini
ok sekarang kita bongkar saja alatnya

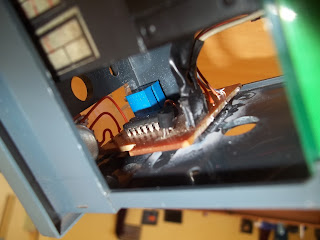

lihatkan ic nya di amplas jadi percuma mau perbaiki jadi kebanyakan kalau power supply aman saya juga males mau cek yang lain hehehehe
ini power supplynya dan bisa kita gunakan kembali
ini terminalnya kita gunakan juga cuma di putus jalurnya biar tidak terhubung dengan apa - apa
ini displaynya dan ini menjaadi bagian penting di rangkaiannya nanti krn jika di inject 4ma dia akan menunjuk ke 0% dan 20mA ke 100%
ini gambar bagian - bagian yang sudah terpisah
setelah di modifikasi berikut adalah gambarnya
sebagian besar masih serupa , tapi tidak sama hehehe tapi apakah bekerja modifikasinya berikut adalah videonya
Terima kasih untuk teman - teman yang ikut membantu percobaan dan pengetesan sampai rangkaiannya jadi, khususnya teman - teman instrument PT PJPP.
Siiip Kreasinya mudah - mudahan bisa di buat yang versi digitalnya
Rahmat dwi cahya dan supriyadi yang sudah sabar ngetest berkali - kali sampai bosan mudah - mudahan ilmunya berguna.
